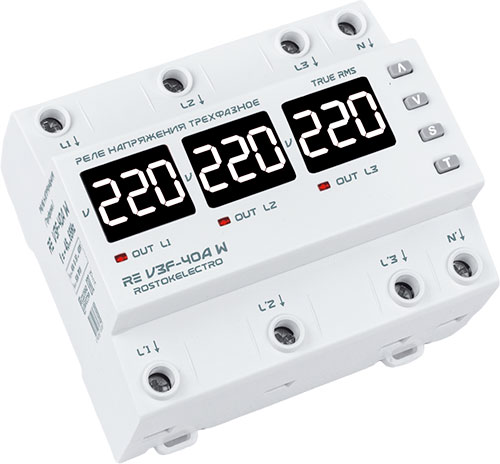

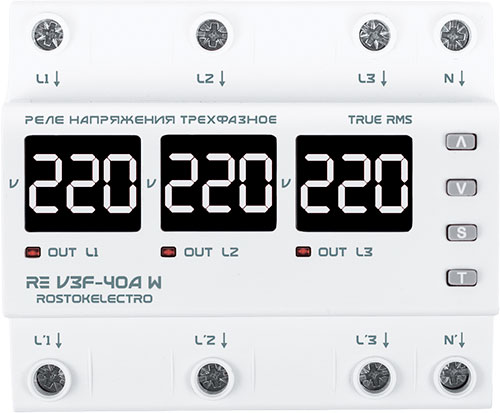

Реле напряжения RE V3F-40A W

Реле напряжения трехфазное V3F-40А W:
Реле напряжения нового поколения RE V3F-40А W с белой индикацией предназначено для контроля и защиты промышленного и бытового однофазного и трехфазного оборудования от
повышенного или пониженного напряжения
пропадания напряжения на одной фазе
асимметрии фаз, а также порядка чередования фаз (функция отключаемая)
Реле напряжения RE V3F-40A W может работать с бытовой электросетью с частотой 50Гц и с источниками напряжения с нестабильной «плавающей» частотой в пределах 45-65Гц (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.

Особенности:
Режим работы – синхронный или асинхронный (для однофазного или трехфазного оборудования).
Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
Контроль асимметрии фаз и чередования фаз в синхронном режиме.
Полноценный транзит нуля.
Сечение входных проводов (суммарно) до 16 кв. мм. по каждой фазе.
Блокировка кнопок от случайного нажатия.
Возможность калибровки показаний вольтметра.
Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
Полностью цифровое управление.
True RMS.
Внутренняя термозащита с возможностью контроля в настройках.
Настройка комфортного значения яркости дисплея.
Журнал аварийных состояний напряжения.
Размер 6-din.

Принцип работы:

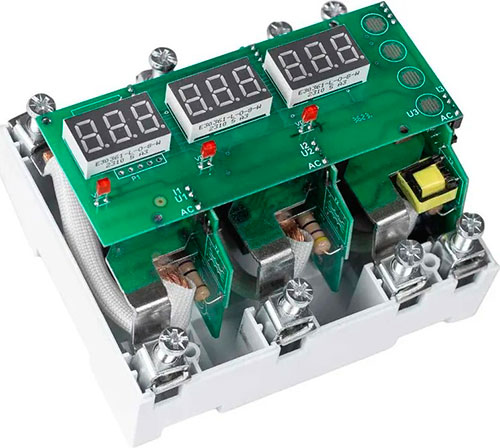

Прибор управляется микроконтроллером, который анализирует величину напряжения в трехфазной сети, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство (электромагнитное реле) отключает нагрузку, тем самым предотвращая попадание на вход критических напряжений.
Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.
Прибор может работать в одном из двух режимов - синхронном или асинхронном.
Синхронный режим предназначен для защиты трехфазных потребителей, с контролем порядка чередования фаз и контролем асимметрии фаз.
Асинхронный режим используется для защиты однофазных потребителей в трехфазной сети (аналогично работе трех независимых реле напряжения, работающих по каждой фазе), например при трехфазном вводе в жилом помещении.

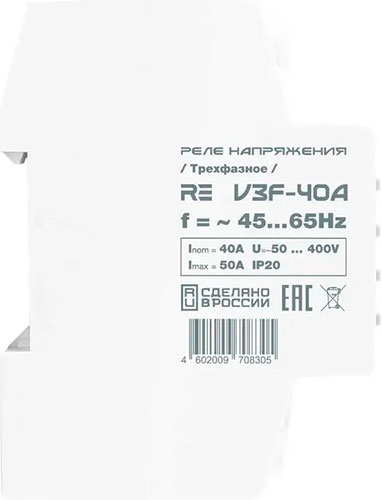

Основные характеристики:
Тип: реле напряжения
Режим работы: синхронный/асинхронный (асинхронный)
Номинальный ток нагрузки (максимальный ток в течение не более 10 мин.): 40 (50) А
Рабочее напряжение: 50-400 В
Рабочая частота сети: 45-65 Гц
Верхний предел отключения по напряжению (задается): 210-270 (250) В
Нижний предел отключения по напряжению (задается): 120-200 (170) В
Время задержки включения (задается): 5-600 (15) сек
Время отключения по верхнему пределу напряжения: 0.02 сек
Время отключения по нижнему пределу напряжения: 1 (120-170В), 0,02 (120В) сек
Гистерезис по напряжению (задается): 1-10 (3**) В
Асимметрия фаз: 20-99/OFF (50) В
Время отключения при асимметрии фаз: 20 сек
Контроль чередования фаз: вкл/откл (откл)
Погрешность вольтметра: 1 %
Потребляемая мощность реле: 5 Вт
Максимальное сечение провода: 16 мм2
Момент затяжки винтов клемм: 2,2±0,2 Нм
Рабочая температура: -25…+50 °С
Крепление прибора на монтажный профиль TS-35 (DIN -рейка) - 6 DIN
Габариты: 6.7x10.5x9 см
Вес: 0.463 кг
Цвет: белый
